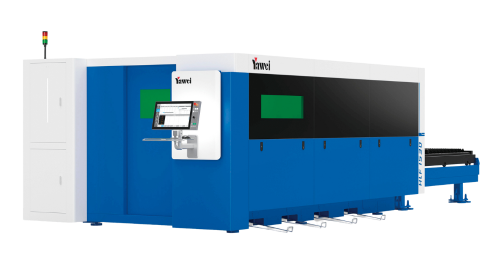

Установка лазерной резки листового материала высокой производительности Yawei HLF

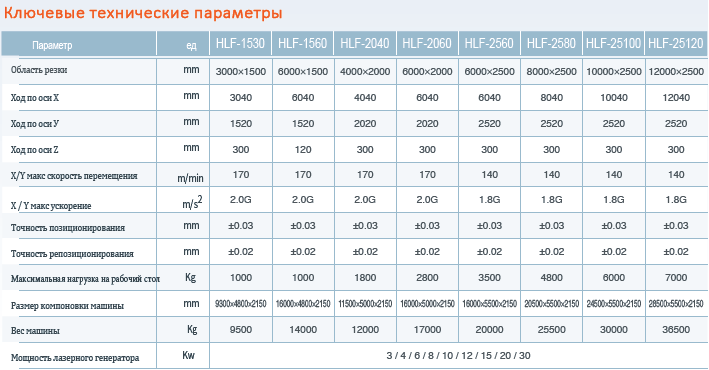

Характеристики
Вес, кг
—
9500 - 36500
Область резки, мм
—
3000×1500 - 12000×2500
Ход по оси Х, мм
—
3040 - 12040
Ход по оси Y, мм
—
1520 - 3520
Ход по оси Z, мм
—
300
X/Y макс скорость перемещения, м/мин
—
140 - 170
X / Y макс ускорение, g
—
1.8G - 2G
Точность позиционирования, мм
—
±0.03
Точность репозиционирования, мм
—
±0.02
Максимальная нагрузка на стол, кг
—
1000 - 7000
Размер компоновки машины, мм
—
9300×4800×2150 - 28500×5500×2150
Мощность лазерного генератора, КВт
—
3 / 4 / 6 / 8 / 10 / 12 / 15 / 20 / 30
КОМПОНЕНТЫ ВЫСОКОГО КАЧЕСТВА

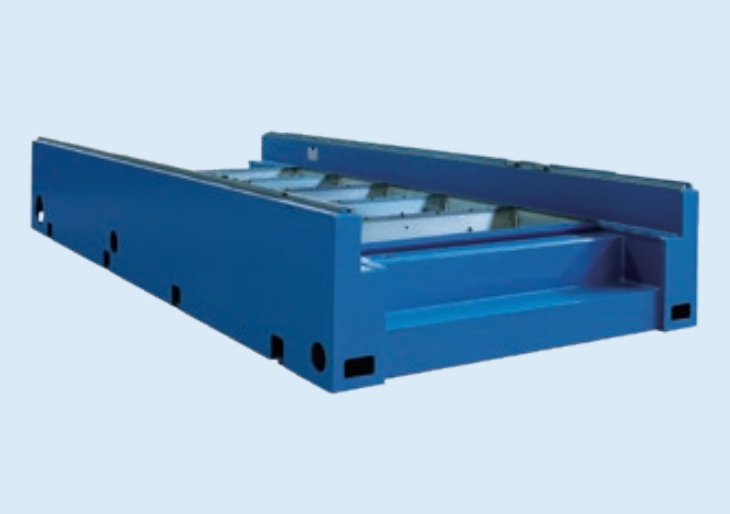

Станина
- Стальная сварная станина подвергается отжигу для снятия напряжения, уменьшения деформации и обеспечения хорошей жесткости и стабильности.
- Станина обрабатывается импортным крупногабаритным оборудованием с ЧПУ для достижения точности, превышающей проектные стандарты.
- Усовершенствованная конструкция для защиты от перегрева, легко поддающаяся резке с высокой мощностью
Режущая головка
- Немецкий бренд с хорошей стабильностью, безопасностью и высокой эффективностью
- Гарантия наилучшей производительности резки при идеальной скорости резки
- Лазерный датчик расстояния с высокой эффективностью и точностью
Портал
- Высокая жесткость и легкий вес балки обеспечивают лучшее сопротивление изгибу и деформации, а собственная частота увеличивается более чем на 15 %.
- Легкая конструкция оптимизирована FEA для обеспечения большей жесткости
- Высокоскоростные динамические характеристики, быстрое ускорение
Лазерный генератор
- Постоянный BPP во всем диапазоне мощностей, отличное качество светового луча и небольшой лазерный факел
- Эффективность пробивки более 40 %, непрерывная обработка материалов с высоким коэффициентом отражения
- Модульная конструкция «подключи и работай», компактная и прочная конструкция и удобная установка

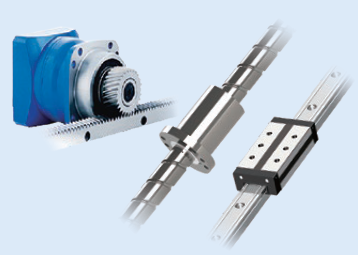

Детали трансмиссии
- Международные первоклассные бренды из Германии/Японии
- Высокая прочность, низкий уровень шума, длительный срок службы
- Высокая точность позиционирования и идеальная синхронизация

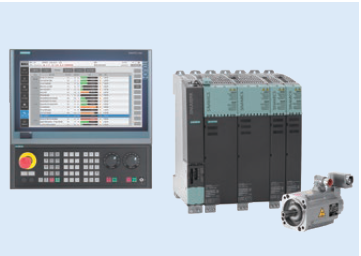

Система ЧПУ и привод
- Система ЧПУ использует SIMENS 840DSL, управляемую сетевой архитектурой нового поколения.
- Реализованы такие функции, как создание заводской сети, мониторинг информации о машине, удаленная диагностика и т. д.
- Вторичная разработка передовых лазерных функций посредством панели HMI Yawei
Защита режущей головки от столкновения
- Патентованная технология YAWEI может обеспечить полную защиту режущей головки.
- Режущая головка автоматически отсоединяется и останавливает машину при случайном столкновении с наклоненными заготовками.
- Режущая головка может быстро вернуться в режим резки и свести к минимуму воздействие от удара

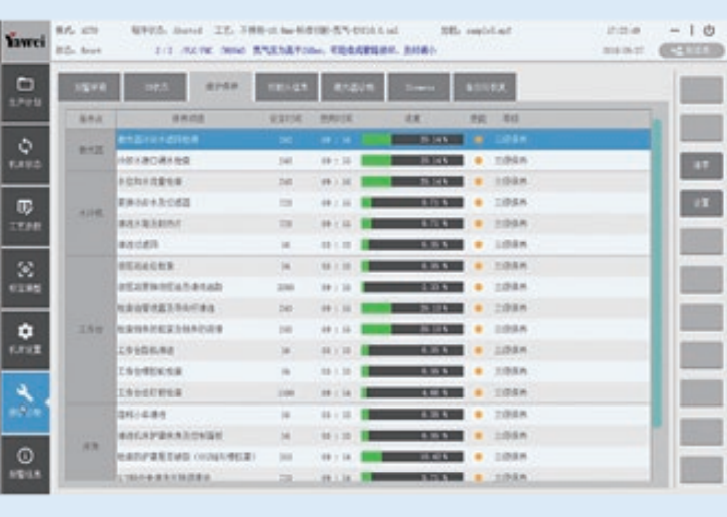

Смарт напоминания о техническом обслуживании
- Включение и выключение интеллектуальной функции подсказки о техническом обслуживании
- Проверьте график использования, чтобы понять техническое обслуживание станков.
- Удобное техническое обслуживание станков для продления срока службы станков.
- В зависимости от различных элементов обслуживания устанавливаются разные уровни обслуживания, чтобы облегчить обслуживание оборудования заказчиком.
Уникальная YAWEI резки больших толщин
- Уникальный процесс пирсинга «Thunder piercing» для средних и толстых листов со сверхвысокой скоростью прострела, хорошее качество прокалывания значительно повышает эффективность обработки.
- Эффективная резка на низком потреблении газа, автоматическая оптимизация мощности на низком потреблении газа.
- Полировка пропила с использованием полной мощности, новый процесс резки алюминиевого сплава без царапин, значительно улучшающий качество пропила.
Список производственного плана
- Новая функция списка планов, позволяющая легко вводить и корректировать производственные планы.
- Информация, такая как количество и время производства и т.д. четко выводится на интерфейсе.
- Оператор может автоматически устанавливать режим запуска различных заготовок.
Компенсация фокуса в реальном времени Focuspower
- Захват положения фокуса в режиме реального времени и автоматический расчет смещения
- Автоматическая компенсация фокусировки, повышение стабильности резки толстого листа
- Оригинальная импортная система ЧПУ, круговое сопровождение
Цифровая платформа управления HMI
- Новая функция планирования производства, Wifi связь с заводской MES
- Гибкий ввод, произвольный выбор режущего профиля
- Функция медленного пуска, улучшение качества резки общих кромок и углов, а также повышение стабильности
Индивидуальное программное обеспечение CNCKAD от Yawei для лазерной резки, практичные графические функции, которые легко приобрести, надежный и гибкий процесс резервного копирования. С помощью модуля автоматического раскроя и отображения имитации резки вы сможете эффективно выполнять свою работу по резке.
Развертка 3D-дизайна (опция)
- Из программного обеспечения для 3D-графики, такого как Solid Edge, CNCKAD может автоматически считывать 3Dданные и сохранять данные в 2D-графике для дальнейшей обработки.
- Реализована функция ввода 3D-файлов в режиме реального времени одной кнопкой

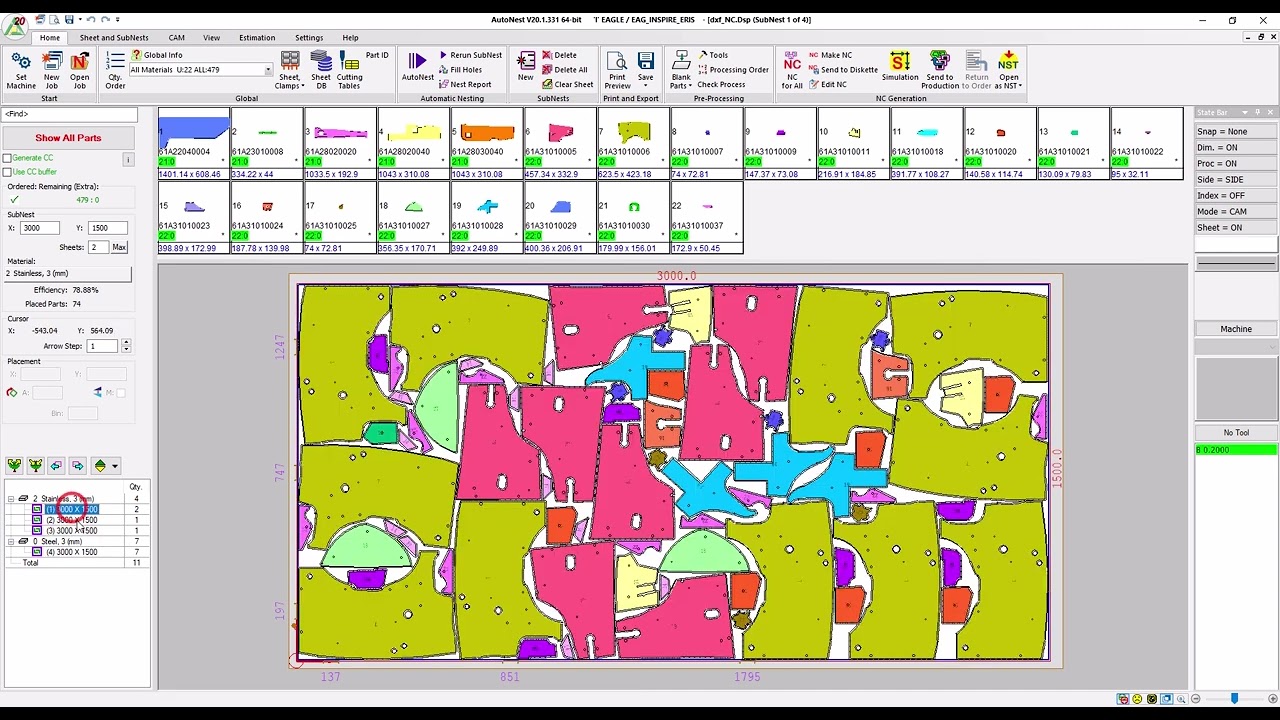

Автоматический нестинг
- Модуль автоматической раскладки CNCKAD может реализовать функцию автоматической раскладки для различного серийного производства. Эта функция помогает оптимизировать компоновку, экономить материал и повышать эффективность.
- Заготовки из разных материалов могут быть автоматически размещены на соответствующем листе
Отчеты резки
- Отчет, созданный CNCKAD, включает материал, толщину, количество деталей, вес детали, длину резки, время простоя и время обработки.
- Операторы могут получить всю подробную информацию, относящуюся к программе обработки, из отчета, таким образом, связь между программой и операторами может быть реализована посредством управления документами.
