Комплексный анализ лазерных станков Yawei: Полное руководство по всем моделям
Компания Yawei, являясь одним из крупнейших производителей оборудования для лазерной резки в Китае и мире, предлагает широкий спектр волоконных лазерных станков для резки листового металла, предназначенных для различных промышленных применений и объемов производства. Данный анализ охватывает шесть основных серий машин: HLA (открытого типа), HLB (мощный), HLE (высокой мощности), HLF (высокопроизводительная), HLG (напольная портальная). Каждая серия разработана для решения специфических задач производства и позиционируется на определенном сегменте рынка промышленного оборудования.

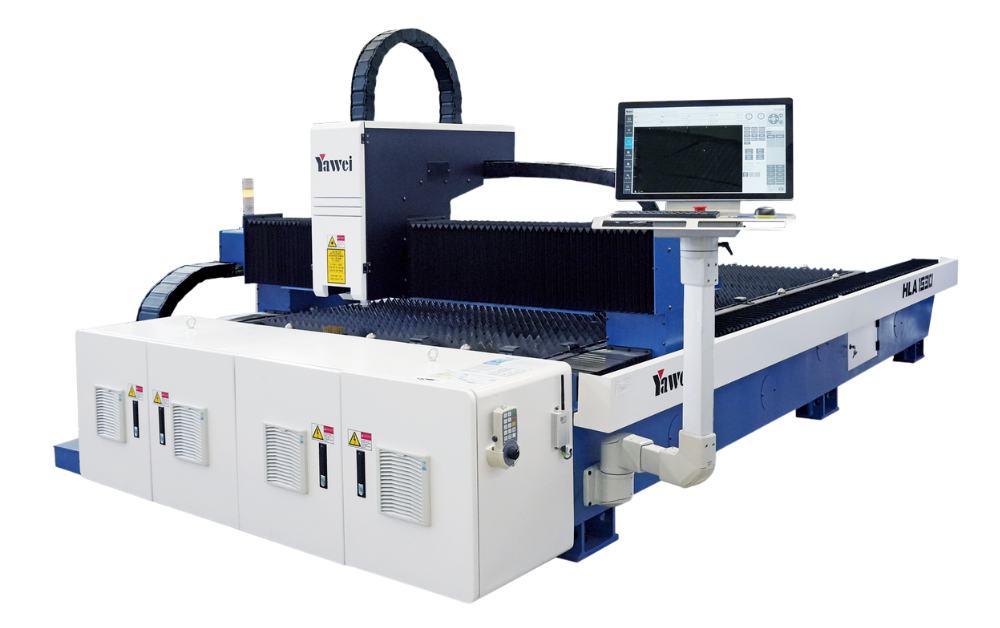

Серия HLA: Одностольная волоконная лазерная машина для начинающих
Серия HLA представляет собой точку входа в технологию волоконной лазерной резки, предназначенную для малых предприятий, которые только начинают переходить на автоматизированные методы обработки металла. Конструкция открытого типа означает, что рабочая зона полностью доступна.
Структурные характеристики включают дизайн без защитных кожухов, что существенно снижает занимаемое пространство и стоимость оборудования
Максимальная толщина обрабатываемого материала зависит от мощности источника, что оптимально для тонколистового производства. Точность позиционирования составляет ±0,03 миллиметра, обеспечивающая качество резки для большинства промышленных применений. Волоконный лазер импортного производства характеризуется продолжительным сроком эксплуатации и минимальными расходами на обслуживание.
Серия HLB: Лазерная машина средней и малой мощности
Серия HLB позиционируется как оптимальное решение по соотношению цены и производительности, ориентированное на малых и средних предприятиях. Эта серия представляет новое поколение с архитектурой, основанной на проверенной конструкции серии HLE, но с оптимизацией для экономичности.
Двухприводная портальная конструкция с высокожесткой балкой, обеспечивает превосходную стабильность при движении. Система автоматического обмена рабочих столов позволяет осуществлять непрерывное производство: пока резка происходит на одном столе, оператор выполняет погрузо-разгрузочные операции на другом.
Траектория движения по осям X-Y достигает 140 метров в минуту с максимальным ускорением 1,2G. Точность позиционирования и переустановки составляет ±0,03 и ±0,02 миллиметра соответственно. Мощность лазера варьируется от 3 до 6 киловатт, а рабочие площади простираются от 3000×1500 до 6000×2000 миллиметров.
Контроллер CYPCUT в сочетании с сервомоторами премиум-класса обеспечивает надежное управление. Интеграция с программным обеспечением позволяет достичь оптимального использования материала и минимизировать отходы. Режущие головки Raytools, Boci, WSX гарантируют стабильность и надежность процесса.
Серия HLE: Лазерная машина высокой мощности
Серия HLE занимает центральное место в портфеле Yawei, служа основным выбором для средних и крупных предприятий. Портальная конструкция с двумя параллельными направляющими и двумя переключаемыми рабочими столами существенно повышает производительность через высокоскоростную работу и ускорение 1,5G. Волоконная система передачи полностью исключает зеркала, что кардинально снижает эксплуатационные расходы. Контроллер Beckhoff в сочетании с сервомоторами премиум-класса обеспечивает надежное управление.
Диапазон рабочих площадей простирается от компактной HLE-1530 (3000×1500 мм) до промышленной HLE-2080 (13000×3200 мм). Скорость позиционирования X-Y достигает 140 метров в минуту при ускорении 1,5G. Точность обработки ±0,03 мм с переустановкой ±0,02 мм отвечает требованиям аэрокосмического и автомобильного производства.
Мощность лазера доступна в диапазоне 3-12 киловатт, хотя для большинства приложений используются конфигурации 3-12 кВт. Максимальная грузоподъемность рабочего стола варьируется от 900 килограммов для HLE-1530 до 3000 килограммов для HLE-2080.
Серия HLF: Высокопроизводительная лазерная машина
Серия HLF представляет премиум-сегмент портфеля Yawei, предназначенный для высоконагруженных промышленных приложений и массового контрактного производства. Серия признана ведущей моделью лазерной резки в Китае, соответствующей европейским стандартам качества. Машины обеспечивают идеальное сочетание эффективности, скорости и точности для обработки тонких и средних пластин.
Архитектура с двойным приводом и высокопрочной алюминиевой балкой обеспечивает исключительную жесткость. Инновационная система гидравлического подъема рабочего стола поддерживает постоянную высоту при смене столов. Конструкция балки и опоры оптимизирована методом конечно элементного анализа для минимизации вибраций.
Рабочие площади доступны в диапазоне от 1500×3000 мм до 2500×12000 мм. Скорость позиционирования X-Y достигает 170 метров в минуту при ускорении 2,5G-3.5G. Мощность лазера обычно составляет 4-60 киловатт, хотя возможны конфигурации до 100 кВт.
Система управления Siemens 840D с синхронными моторами обеспечивает прецизионное управление. Режущие головки Precitec от компании Германии включают защиту от столкновений.
Технология «Thunder Cutting» объединяет инновационное прокалывание с полнолучевой зеркальной резкой. Система автоматически оптимизирует давление воздуха, мощность и скорость резки. Полные защитные кожухи и системы безопасности SICK обеспечивают соответствие производственным стандартам.

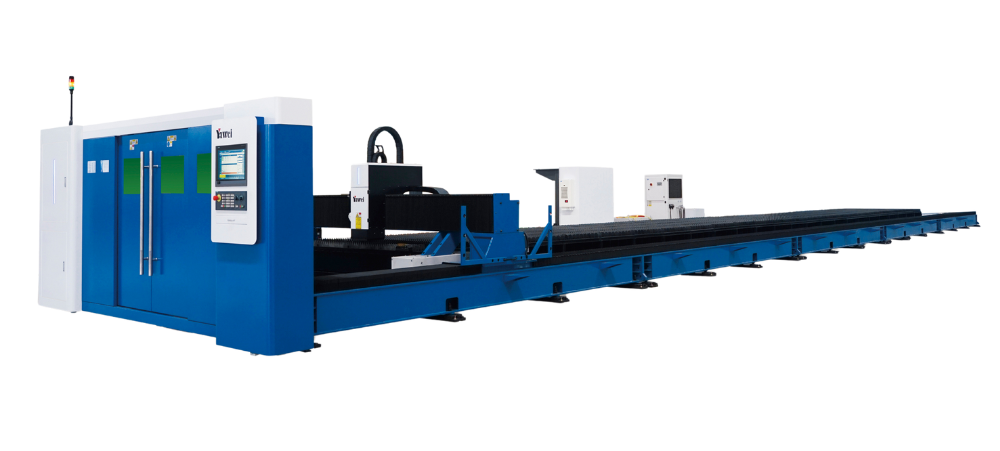

Серия HLG: Напольная портальная лазерная машина
Серия HLG обслуживает специализированный сегмент, требующий обработки сверхбольших форматов или непрерывной подачи материала. Высокожесткая легкая балка с минимальными нагрузками обеспечивает эффективность резки при сохранении стабильности.
Сравнительная таблица всех серий Yawei
| Параметр | HLA | HLB | HLE | HLF | HLG |
|---|---|---|---|---|---|
| Классификация | Открытый тип | Средняя мощность | Высокая мощность | Высокопроизводительная | Напольная портальная |
| Мощность лазера (кВт) | 1-2 | 1,5-4 | 2-8 | 4-15 | Вариативна |
| Макс. рабочая площадь (мм) | до 3000×1500 | 6000×2000 | 2500×13000 | 2500×12000 | Специализирована |
| Скорость траектории X-Y (м/мин) | 140 | 140 | 140 | 170 | Оптимизирована |
| Ускорение (G) | 1,2 | 1,2 | 1,5 | 2,5-3,5 | 1,2 |
| Точность позиционирования (мм) | ±0,03 | ±0,03 | ±0,03 | ±0,03 | ±0,03 |
| Точность переустановки (мм) | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Система управления | CYPCUT | Beckhoff\CYPCUT | Beckhoff\CYPCUT | Siemens 840D | CYPCUT |
| Режущая головка | Базовая | Raytools | Raytools | Precitec | Precitec, Raytools |
| Лазерный источник | IPG MAX RAYCUS | IPG MAX RAYCUS | IPG MAX RAYCUS | IPG MAX RAYCUS | IPG MAX RAYCUS |
| Система обмена столами | Отсутствует | Двойной стол | Двойной стол | Гидравлический подъем | Специализирована |
| Максимальная загрузка (кг) | ~500 | 1000-1500 | 900-3000 | 2000-4000 | Специализирована |
| Интеграция MES/IoT | Отсутствует | Средняя | Средняя | Полная | Полная |
| Ценовой сегмент | Бюджетный | Экономичный | Массовый | Премиум | Специализированный |
Ключевые отличия между сериями
По применению в производстве
Серия HLA оптимальна для небольших мастерских и ремонтных производств, обрабатывающих единичные и мелкосерийные заказы с толщиной материала до 30 миллиметров. Серия HLB предназначена для развивающихся производств, нуждающихся в оптимальном балансе между стоимостью и производительностью. Серия HLE - это профессиональный стандарт для общепромышленного применения в машиностроении, приборостроении и производстве сложных деталей. Серия HLF обслуживает высоконагруженные производства контрактного типа и тяжелое промышленное производство. Серия HLG предназначена для специализированных применений, требующих обработки больших форматов или непрерывного производственного процесса.
По технологическим возможностям
Все серии используют волоконную лазерную технологию с минимальными требованиями к техническому обслуживанию. Отличия проявляются в точности контроля параметров резки: от базовых механических регулировок в HLA до электронного управления давлением воздуха, мощностью и скоростью в HLF. Системы управления эволюционируют от простых числовых устройств управления в HLA к интегрированным системам управления производством в HLF, совместимым с Industry 4.0.
По производительности
Производительность повышается прогрессивно: HLA обеспечивает примерно 50-100 квадратных метров резки в смену, HLB - 100-300 кв.м, HLE - 300-800 кв.м, HLF - 800-2000 кв.м. Это достигается комбинацией увеличения мощности лазера, скорости перемещения и автоматизации процессов.
По капитальным затратам
Стоимость вложений варьируется примерно от 30-50 тысяч долларов США для базовой HLA до 150-300 тысяч долларов для полнофункциональной HLF с системой полной автоматизации. Расчет окупаемости значительно различается: HLA окупается за 2-3 года при минимальных производственных объемах, HLF требует соответствующего объема производства для оправдания инвестиций в течение 1-1,5 лет.
Рекомендации по выбору
Для малых предприятий и стартапов: Рекомендуется серия HLA благодаря низкой начальной стоимости, компактности и простоте в обслуживании.
Для развивающихся производств: Оптимальным выбором является серия HLB, обеспечивающая баланс между инвестициями и производительностью при растущих объемах.
Для среднего промышленного производства: Серия HLE представляет наиболее универсальное решение с проверенной надежностью и полным спектром возможностей.
Для передовых высокотехнологичных производств: Серия HLF обеспечивает необходимую мощность, точность и надежность для высоконагруженного использования.
Для специализированных применений: Серия HLG разрабатывается под конкретные требования клиента.
Выбор оптимальной модели должен основываться на анализе среднемесячных объемов резки, толщины обрабатываемых материалов, требуемой точности, наличия пространства в производстве и долгосрочных планов развития предприятия.
